آموزش ساخت مدار فلزیاب

آموزش ساخت مدار فلزیاب با ترانزیستور BC547

در این مطلب الکامپ (فیلم آموزشی) با روش ساخت یک مدار نسبتا ساده فلزیاب با ترانزیستور محبوب BC547 آشنا می شویم. بعد از این آموزش شما می توانید با قسمتهای اصلی و نحوه کارکرد کلی مدارات فلزیاب آشنا شوید.

آشنایی با این موارد می تواند مقدمه ایی باشد برای ورود شما به عرصه طراحی دستگاه های پیشرفته تر و قوی تر فلزیاب.

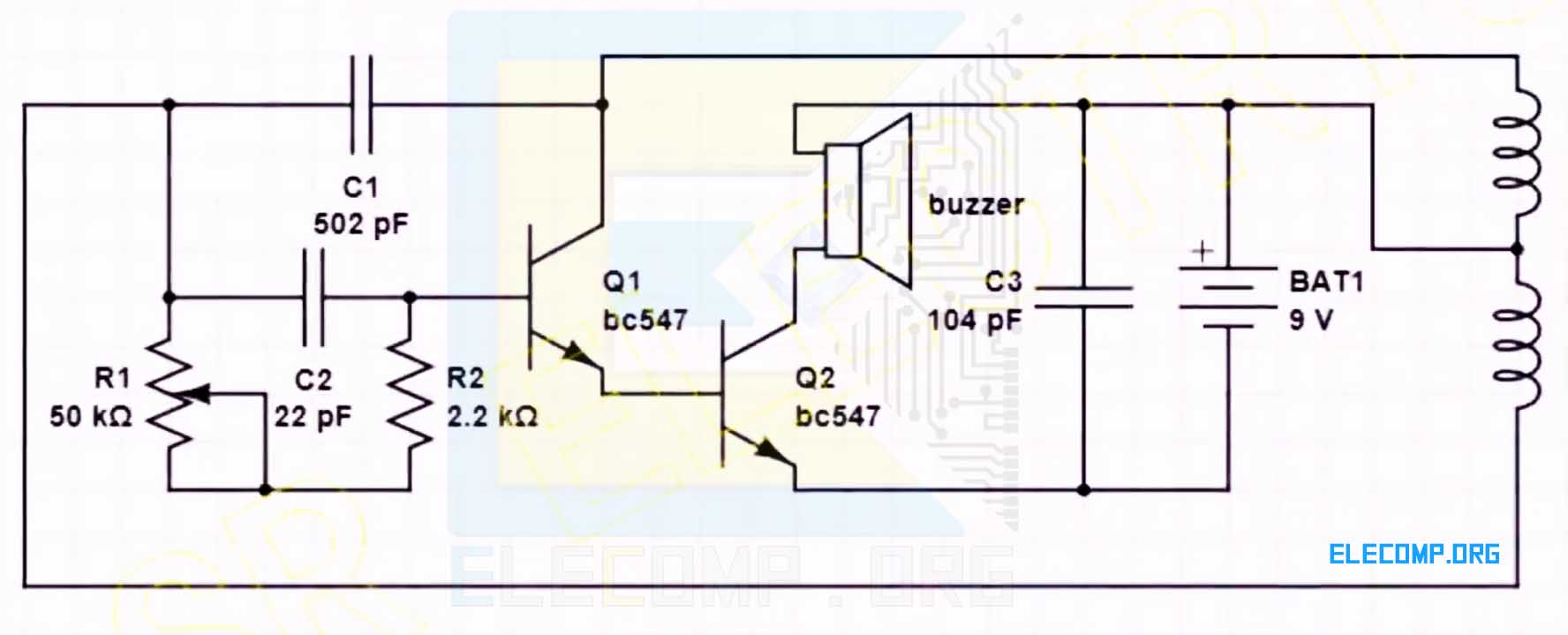

نقشه شماتیک مدار فلز یاب آموزش داده شده در ویدئو



لیست قطعات الکترونیک مورد نیاز

قطعات تعداد
ترانزیستور BC547 – دانلود دیتاشیت ترانزیستور BC547 2 عدد
خازن عدسی 502 پیکوفاراد 1 عدد
خازن عدسی 104 پیکوفاراد 1 عدد
خازن عدسی 22 پیکوفاراد 1 عدد
بازر (buzzer) 1 عدد
پتانسیومتر 50 کیلو اهم 1 عدد
مقاومت 2.2 کیلو اهم 1 عدد
باتری 9 ولت – منبع تغذیه 9 ولت 1 عدد
سیم پیچ 40 دور (مطابق آموزش ویدیویی) 1 عدد



برای آشنایی کامل با دستگاه های فلزیاب، انواع فلزیاب، روش کار آنها و چگونگی طراحی و ساخت یک دستگاه فلزیاب، مطلب زیر را مطالعه کنید:

همه چیز در مورد دستگاه های فلزیاب
